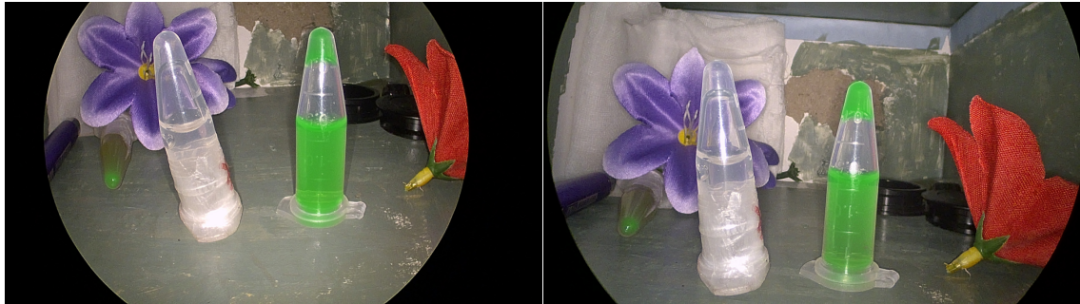

在摄像系统、摄像头甚至光学接口都完全相同的情况下，换上不同品牌的镜体，最终成像却出现了明显差异。这说明，问题的根源不在于外部设备，而在于镜体本身的光学设计。

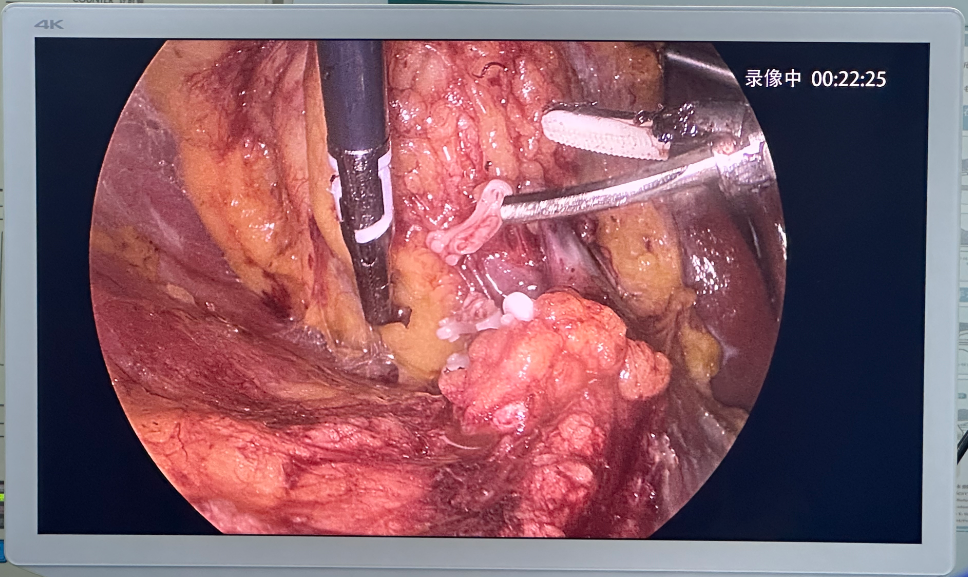

这个黑圈，在光学上被称为渐晕 (Vignetting)。它不是一个实体的黑色边框，而是画面边缘的光线在传输过程中，由于角度、效率等原因发生了衰减，导致亮度逐渐降低，看起来像一个黑色的晕圈。

造成这种差异的核心，在于不同品牌镜体内部的几个关键设计：

1. 物镜组：视野的“起点”

物镜是光线进入镜体的第一站，它的设计直接决定了画面的视场角和放大倍率，是整个成像系统的"眼睛"。

• 大视场角设计：追求更广的视野，让医生能看到更大范围的术野，减少了频繁调整镜体的需要。然而，更大的视场角意味着边缘光线的入射角度也更大，这些"斜着"进入的光线在后续的传输过程中更容易发生衰减，因此黑圈看起来更大。

• 小视场角设计：牺牲了一部分视野，换取了更高的中心分辨率和更均匀的画面亮度，黑圈通常不明显。

这两种设计没有绝对的优劣，取决于手术的具体需求。但对于需要关注边缘视野的复杂手术，后者显然更具优势。

2. 中继透镜组：光线的“传送带”

硬式内窥镜的镜体是一根细长的金属管，内部有一组精密的中继透镜，它们像一条高效的"传送带"，负责将物镜形成的图像从前端传递到后端的摄像头接口。

这组透镜有一个"有效口径"，只有进入这个口径范围内的光线才能被有效传输。超出这个口径的光线，就像没有赶上传送带的货物，会被逐渐削弱。

不同品牌的中继透镜组在镜片数量、镜片间距和镀膜工艺上都存在显著差异。这直接决定了它对边缘光线的捕捉和传输效率。设计更优的品牌，能够更高效地利用边缘光线，因此黑圈自然更小。

3. 光学像差校正：画面的“美颜师”

你可能注意到，有些镜子的画面边缘不仅暗，而且还有些扭曲，这就是光学像差在作祟。高端品牌会投入大量资源在光学像差的校正上，这是缩小黑圈、提升画质的关键。

它们会采用非球面镜片来矫正球面像差，用特殊光学玻璃来矫正色差，再通过高精度多层镀膜技术来减少光线的反射和散射，确保光线的传输效率。这些技术能让画面边缘的光线更集中、更均匀，不仅缩小了黑圈，还能提升整个画面的清晰度、对比度和色彩还原度。

了解了"黑圈"的成因，在选择或对比内窥镜时，你可以重点关注以下几个光学性能指标，它们是判断镜体优劣的关键：

• 视场角：视野范围大且均匀，是基础指标。

• 画面亮度均匀性：中心到边缘亮度一致，无明显变暗，这是判断是否存在严重渐晕的直接依据。

• 边缘畸变控制：观察画面边缘的直线是否保持笔直，无明显变形。

• 黑圈形态：理想状态下黑圈极小，或边缘柔和、亮度衰减平缓，而不是一个锐利的黑色边框。
